液體小微流量計
發布日期：2025-04-15 瀏覽次數：334
概述：
MH系列液體小微流量-屬于容積式流量計中的一種。尺寸小巧、精度高，量程比寬，一致性好、安裝方便，無需直管段，測量精度不受震動、壓力脈動影響等特點。
產品特點：
| 1、 量 程 比： | 最高達100：1 |
| 2、 準 確 度： | 誤差 <±0.5% |
| 3、 一 致 性： | 千臺K系數差異<±0.5% （無軟件修正） |
| 4、 壓 損： | < 0.3 Bar（額定流量） |
| 5、 微 壓?jiǎn)?dòng)： | < 0.003 Bar |
| 6、 溫 度檢測： | 選裝部件，德國PT00/PT1000溫度傳感器，修正介質溫度變化引起的計量誤差。 |
| 7、 線 束： | 鋁箔屏蔽，柔軟耐磨耐油耐高低溫PU護套；TE公司防水連接器。 |
| 8、 安 裝： | 無需預留直管段，抗震、抗壓力波動。 |
| 9、 壽 命： | 經久耐用；精度不下降、不漂移。 |
| ① 信號發生器： | 德國MICRONAS霍爾元件；PCB板具電源防反接、浪涌、限流等保護功能。 |
| ② 本 體： | 美國鎂鋁公司材料，日本精密機床加工。 |
| ③ 轉 子： | 日本寶理公司碳纖維等材料制造，日本精密機床加工。 |
| ④ 轉 子 軸： | 特種陶瓷，精度±1um。 |
| ⑤ 橡膠密封件： | HNBR；FKM。 |
應用領域：
1、 用于水、油、甲醇、尿素水溶液等液體小微流量檢測；
2、 定量灌裝；
3、 試驗臺、發動機油耗計量。
流量參數：
|
分項 |
單位\型號 |
MH02 |
MH03 |
MH1 |
MH2 |
MH4 |
MH5 |
MH6 |
MH8 |
|
額定流量 |
L/H |
6 |
12 |
30 |
120 |
600 |
1200 |
2000 |
5000 |
|
流量下限 |
L/H |
0.1 |
0.2 |
0.5 |
2 |
10 |
20 |
40 |
100 |
|
啟動流量 |
L/H |
0.01 |
0.02 |
0.05 |
0.2 |
1 |
2 |
4 |
10 |
|
通徑 |
內螺紋 |
M5 |
G1/8 |
G1/4 |
G1/2 |
G3/4 |
G1 |
||
|
尺寸 |
mm |
50*50*36 |
50*50*50 |
80*80*60 |
80*80*70 |
100*100*80 |
|||
|
準確度 |
% |
±0.5(±0.2可定制) |
|||||||
|
介質壓力 |
Bar |
≤10(高壓型可定制) |
|||||||
|
介質溫度 |
℃ |
（-30～+85）（-40～+150可定制） |
|||||||
|
介質粘度 |
mPa.s |
（0.8～1000） |
|||||||
|
注：1）無（4～20）mA信號輸出模式，可通過轉換器輸出。 |
|||||||||
|
2）量程比：指在滿足精度的前提下，額定流量與流量下限比值。 |
|||||||||
電氣參數：
|
指標 |
單位/類型 |
參數/有無 |
|
工作電壓 |
VDC |
串口通訊：（5～36）VDC ；脈沖輸出：（5～24）VDC |
|
負載電流 |
mA |
<20 |
|
通訊模式 |
|
RS232/RS485 |
|
信號輸出 |
NPN / PNP |
脈沖方波信號 |
|
信號高電平 |
V |
5～24(與電源電壓一致) |
|
信號頻率 |
Hz |
<128 |
|
上拉電阻 |
KΩ |
5～10 |
|
防反接 |
√ |
|
|
防浪涌 |
√ |
|
|
限流保護 |
|
√ |
|
防爆等級 |
Ex ib ⅡB T4 Gb |
√ |

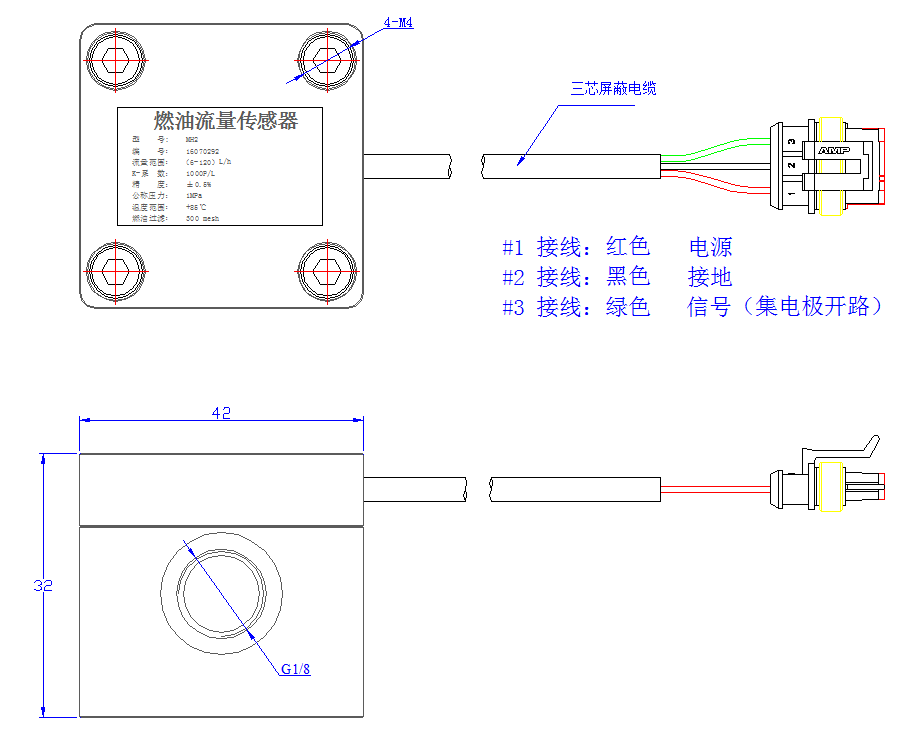

機械結構：（下圖參照MH2型）
 |
 |

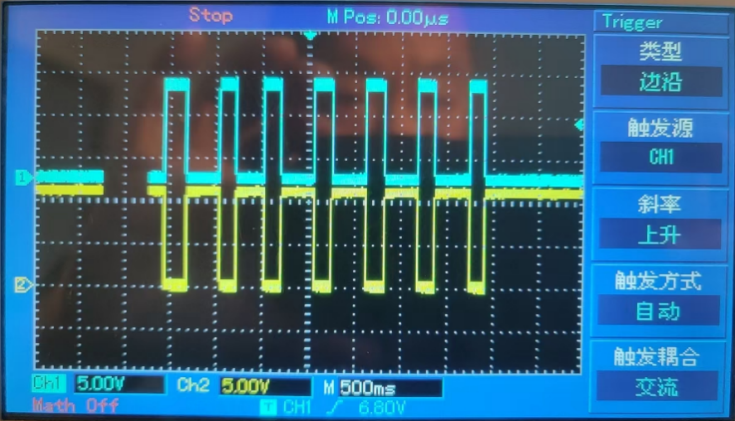

信號示意圖：（NPN信號藍色；PNP信號黃色）
概述：
MH系列液體小微流量-屬于容積式流量計中的一種。尺寸小巧、精度高，量程比寬，一致性好、安裝方便，無需直管段，測量精度不受震動、壓力脈動影響等特點。
產品特點：
1、 量 程 比： 最高達100：1
2、 準 確 度： 誤差 <±0.5%
3、 一 致 性： 千臺K系數差異<±0.5% （無軟件修正）
3、 壓 損： < 0.3 Bar（額定流量）
4、 微壓?jiǎn)?dòng)： < 0.003 Bar
5、 溫度檢測： 選裝部件，德國PT00/PT1000溫度傳感器，修正介質溫度變化引起的計量誤差。
6、 線 束： 鋁箔屏蔽，柔軟耐磨耐油耐高低溫PU護套；TE公司防水連接器。
7、 安 裝： 無需預留直管段，抗震、抗壓力波動。
8、 壽 命： 經久耐用；精度不下降、不漂移。
① 信號發生器： 德國MICRONAS霍爾元件；PCB板具電源防反接、浪涌、限流等保護功能。
② 本 體： 美國鎂鋁公司材料，日本精密機床加工。
③ 轉 子： 日本寶理公司碳纖維等材料制造，日本精密機床加工。
④ 轉 子 軸： 特種陶瓷，精度±1um。
⑤ 橡膠密封件： HNBR；FKM。
應用領域：
1、 用于水、油、甲醇、尿素水溶液等液體小微流量檢測；
2、 定量灌裝；
3、 試驗臺、發動機油耗計量。
流量參數：
|
分項 |
單位\型號 |
MH02 |
MH03 |
MH1 |
MH2 |
MH4 |
MH5 |
MH6 |
MH8 |
|
額定流量 |
L/H |
6 |
12 |
30 |
120 |
600 |
1200 |
2000 |
5000 |
|
流量下限 |
L/H |
0.1 |
0.2 |
0.5 |
2 |
10 |
20 |
40 |
100 |
|
啟動流量 |
L/H |
0.01 |
0.02 |
0.05 |
0.2 |
1 |
2 |
4 |
10 |
|
通徑 |
內螺紋 |
M5 |
G1/8 |
G1/4 |
G1/2 |
G3/4 |
G1 |
||
|
尺寸 |
mm |
50*50*36 |
50*50*50 |
80*80*60 |
80*80*70 |
100*100*80 |
|||
|
準確度 |
% |
±0.5(±0.2可定制) |
|||||||
|
介質壓力 |
Bar |
≤10(高壓型可定制) |
|||||||
|
介質溫度 |
℃ |
（-30～+85）（-40～+150可定制） |
|||||||
|
介質粘度 |
mPa.s |
（0.8～1000） |
|||||||
|
注：1）無（4～20）mA信號輸出模式，可通過轉換器輸出。 |
|||||||||
|
2）量程比：指在滿足精度的前提下，額定流量與流量下限比值。 |
|||||||||
電氣參數：
|
指標 |
單位/類型 |
參數/有無 |
|
工作電壓 |
VDC |
串口通訊：（5～36）VDC ；脈沖輸出：（5～24）VDC |
|
負載電流 |
mA |
<20 |
|
通訊模式 |
|
RS232/RS485 |
|
信號輸出 |
NPN / PNP |
脈沖方波信號 |
|
信號高電平 |
V |
5～24(與電源電壓一致) |
|
信號頻率 |
Hz |
<128 |
|
上拉電阻 |
KΩ |
5～10 |
|
防反接 |
√ |
|
|
防浪涌 |
√ |
|
|
限流保護 |
|
√ |
|
防爆等級 |
Ex ib ⅡB T4 Gb |
√ |
機械結構：（下圖參照MH2型）
|
|
信號示意圖：（NPN信號藍色；PNP信號黃色）
